열화상 카메라는 어떻게 온도를 측정할까?(방사율·측정 오차까지 정리)

열화상 카메라 원리 쉽게 이해하기



적외선 측정 원리부터 화소, 방사율, 측정 오차까지 한 번에 정리

온도를 색상으로 보여주는 카메라

열화상 카메라는 물체에서 방출되는 적외선을 감지하여 온도 차이를 이미지로 보여주는 장비입니다. 눈으로 보이지 않는 열의 분포를 한눈에 확인할 수 있어 전기 설비, 건물 점검, 배관 누수 확인 등에 활용됩니다.

열화상 카메라는 어떻게 온도를 측정할까?

모든 물체는 온도에 따라 적외선을 방출합니다. 열화상 카메라는 이 적외선을 감지해 온도값으로 변환하고, 그 차이를 색상으로 표현합니다.

쉽게 말해, 열화상 카메라는 눈에 보이지 않는 온도 차이를 색상 이미지로 바꿔 보여주는 장비입니다.

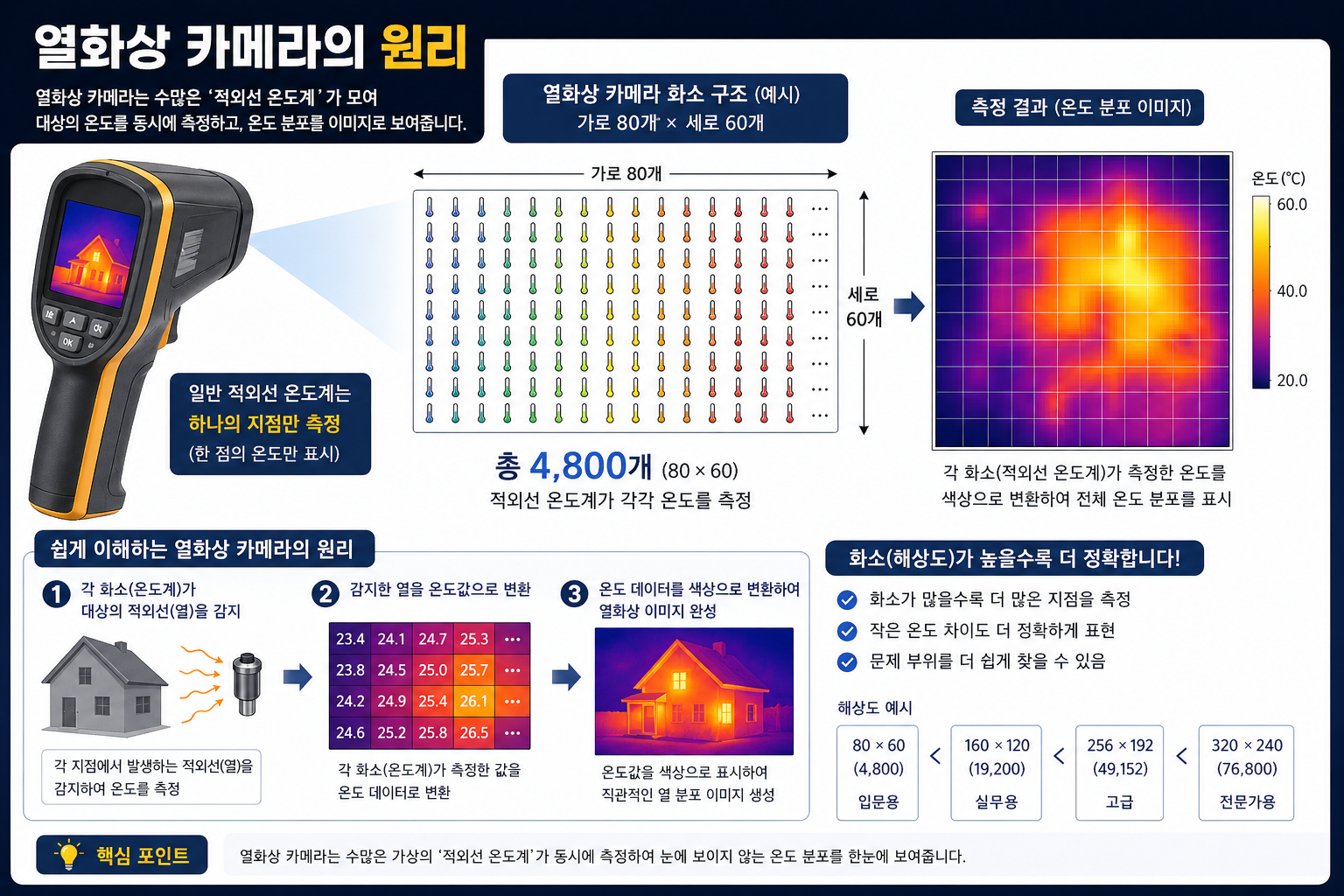

화소 = 수천 개의 적외선 온도계

열화상 카메라는 하나의 온도계가 아니라, 수많은 적외선 온도계가 모여 있는 구조라고 생각하면 이해하기 쉽습니다.

예를 들어 80 × 60 해상도라면 가로 80개, 세로 60개의 측정 지점이 있어 총 4,800개의 온도를 동시에 측정합니다.

일반 적외선 온도계는 한 지점만 측정하지만, 열화상 카메라는 전체 온도 분포를 한 번에 보여줍니다.

열화상 카메라는 여러 지점의 온도를 동시에 측정해 하나의 이미지로 보여줍니다.

화소가 높을수록 더 자세하게 보입니다

화소가 높을수록 더 많은 지점을 측정하기 때문에 작은 온도 차이도 더 선명하게 표현할 수 있습니다.

일반적으로 160 × 120 정도부터 현장 점검용으로 많이 사용되며, 256 × 192 이상이면 더 정밀한 확인이 가능합니다.

해상도 예시

80 × 60 = 4,800 화소 / 160 × 120 = 19,200 화소 / 256 × 192 = 49,152 화소 / 320 × 240 = 76,800 화소

적외선 온도계와 열화상 카메라의 차이

적외선 온도계	한 지점의 온도를 측정
열화상 카메라	전체 온도 분포를 이미지로 확인

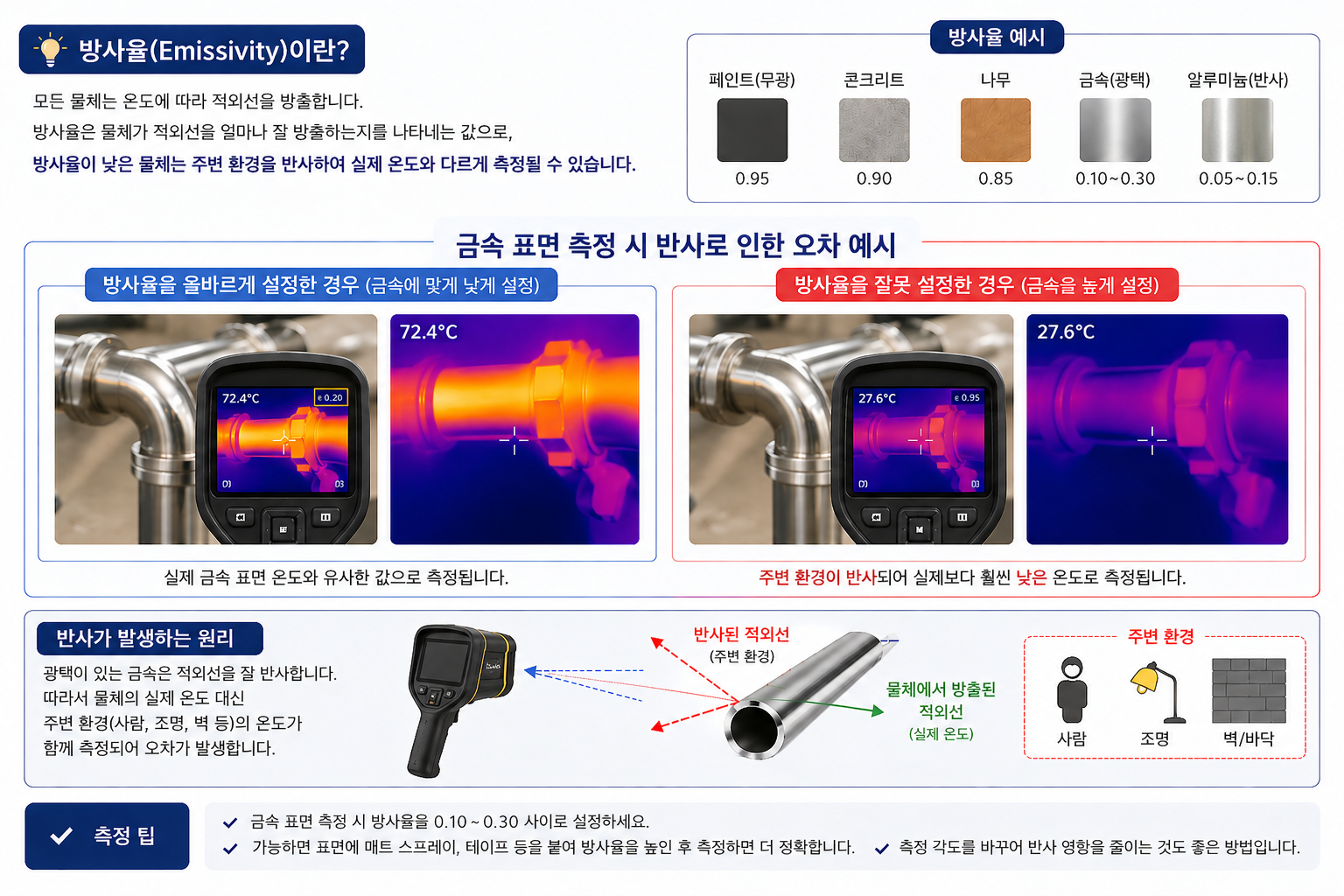

왜 측정 오차가 발생할까? 방사율 때문입니다

물체마다 적외선을 방출하는 정도가 다릅니다. 이를 방사율이라고 합니다.

저가형 적외선 온도계는 방사율이 0.95로 고정된 경우가 많아, 대부분의 비금속 재질은 비교적 무난하게 측정됩니다. 하지만 모든 물체가 0.95인 것은 아닙니다.

특히 광택이 있는 금속은 방사율이 낮고 주변 환경을 반사하기 때문에 실제 온도와 다르게 표시될 수 있습니다.

중요 포인트
반짝이는 금속일수록 열화상 카메라와 적외선 온도계가 틀리기 쉬운 대상입니다.

거리가 멀어질수록 측정 범위가 넓어져 오차가 발생할 수 있습니다.

방사율이 낮은 금속 표면은 주변 환경을 반사해 실제와 다른 온도로 보일 수 있습니다.

오차가 많이 발생하는 대표 샘플

광택 금속	스테인리스, 알루미늄, 크롬 등은 주변 온도 반사로 오차가 커질 수 있음
유리 / 거울	내부 온도보다 반사된 온도가 보일 수 있음
물 / 액체 표면	표면 반사와 주변 환경 영향으로 정확한 측정이 어려울 수 있음
사람 + 금속 혼합	사람 피부와 금속은 방사율이 달라 한 화면 안에서도 어느 한쪽은 오차가 발생할 수 있음

오차를 줄이는 방법

• 측정 대상에 맞게 방사율 값을 조정합니다.
• 광택 금속은 무광 테이프나 매트 스프레이를 활용해 측정 조건을 맞춥니다.
• 반사 영향을 줄이기 위해 측정 각도와 주변 환경을 확인합니다.

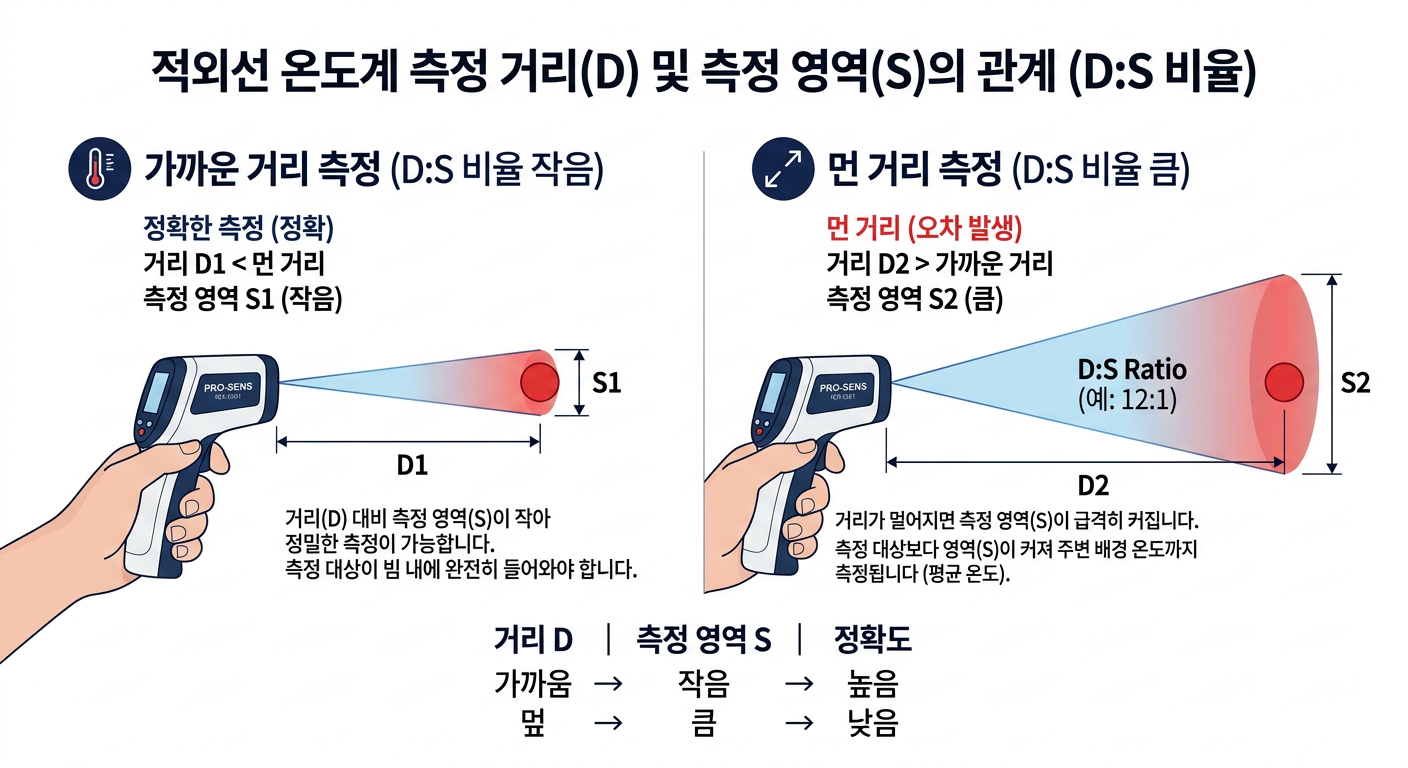

거리와 측정 영역도 중요합니다

적외선 온도계는 한 점을 측정하는 것처럼 보이지만 실제로는 일정한 면적을 함께 측정합니다.

측정 대상과 거리가 멀어질수록 측정 영역이 넓어지고, 주변 온도까지 함께 섞여 평균값으로 표시될 수 있습니다.

정확한 측정을 위해서는 가능한 한 가까운 거리에서 원하는 부분만 측정하는 것이 중요합니다.

거리가 멀어질수록 측정 범위가 넓어져 오차가 발생할 수 있습니다.

열화상 카메라는 어떤 상황에서 사용할까?

• 전기 설비 이상 발열 점검
• 모터, 베어링, 배전반 등 설비 유지보수
• 건물 단열, 결로, 누수 의심 부위 확인
• 태양광 패널 핫스팟 점검

핵심 정리

열화상 카메라는 절대 온도 하나만 보는 장비라기보다, 눈에 보이지 않는 온도 차이와 문제 부위를 찾는 장비입니다. 따라서 해상도, 방사율, 측정 거리, 사용 환경을 함께 고려해야 합니다.

열화상 카메라는 눈에 보이지 않는 문제를 찾는 장비입니다.

사용 목적에 따라 적절한 해상도와 기능을 선택하는 것이 중요합니다.
